NANK南卡是一个专注于开放式声学技术研发的耳机品牌，致力于为年轻消费者提供品质卓越、佩戴舒适、时尚美观的音频设备。NANK南卡OE Mix开放式耳机是其“00压”系列的产品，主打“好轻 好听”的体验，为用户提供全场景的舒适无感佩戴和旗舰级音质。

详细功能配置方面，NANK南卡OE Mix开放式耳机搭载自研Super Bass 3.0跑道型声音单元，采用超薄「LCP流延钛聚合物材料」振膜，经由NANK金耳朵声学实验室基于动态低音增强技术、耳道补偿技术、个性化听感技术调校，能够呈现细节丰富，层次感分明，响应迅速的出色音质；还支持「DS定向音频投送技术」，有效减少漏音，保护隐私。

NANK南卡OE Mix开放式耳机支持双麦ENC通话降噪，通过AI算法，有效消除风噪杂音，提供清晰通话；支持游戏模式，延迟低至0.06秒，提供声画同步的游戏体验。续航方面，耳机单次播放时长约8小时，搭配充电盒综合续航约24小时。下面就来看看这款产品的详细拆解报告吧~

一、NANK南卡OE Mix开放式耳机开箱

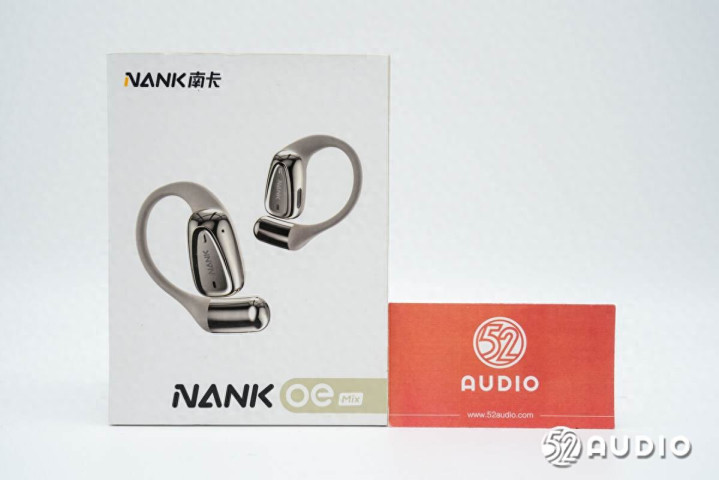

NANK南卡OE MIX开放式耳机包装盒设计简约，抽屉式结构，正面展示有耳机外观，品牌LOGO和产品名称。

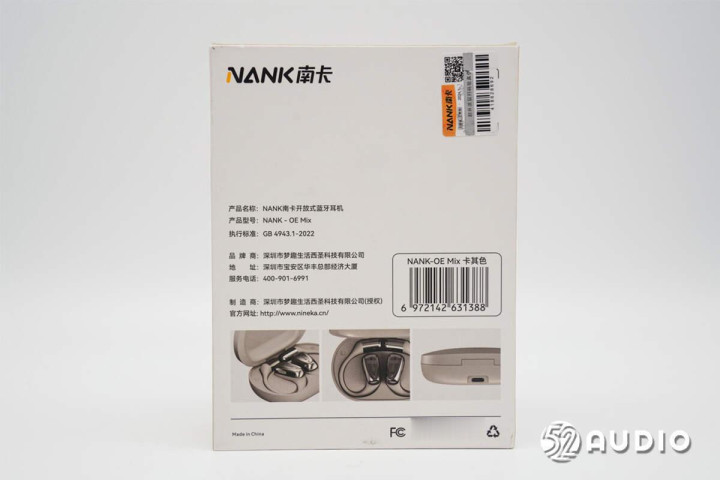

包装盒背面贴有防伪标签，展示有局部特写和部分产品信息。产品名称：NANK南卡开放式蓝牙耳机，产品型号：NANK-OE Mix，品牌商：深圳市梦趣生活西圣科技有限公司。

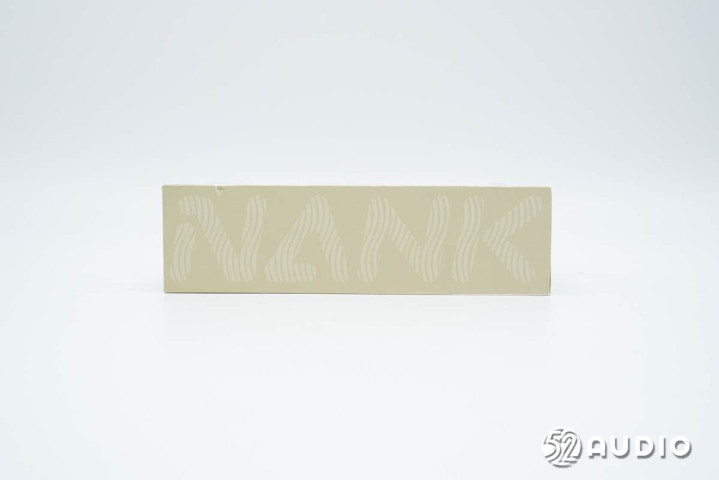

包装盒侧边“NANK”品牌LOGO底纹装饰。

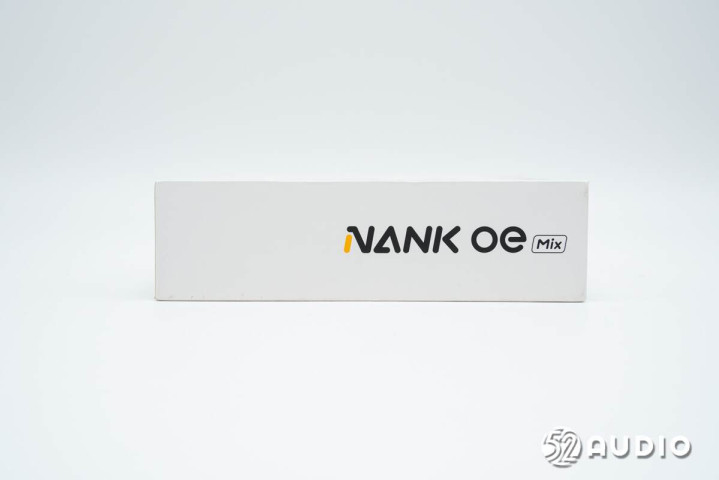

另外一侧设计有产品名称：NANK OE Mix。

打开包装盒，取出内部所有物品，包括了主机、充电线和产品说明书。

随机标配的充电线采用了USB-A to Type-C接口。

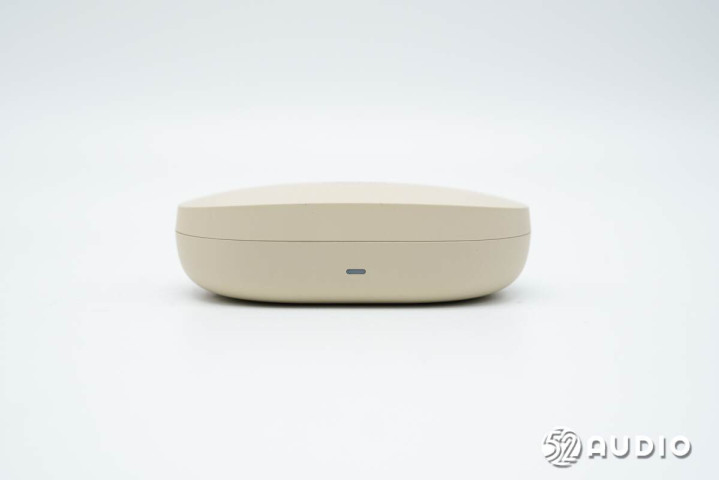

NANK南卡OE Mix开放式耳机充电盒采用了扁平设计，亲肤质感，机身正面设置有一颗功能按键，用于反馈蓝牙配对及充电状态。

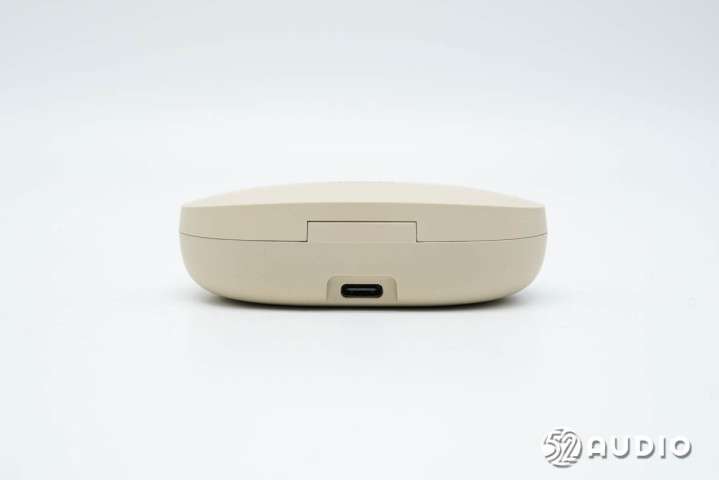

充电盒背面设置有Type-C充电接口。

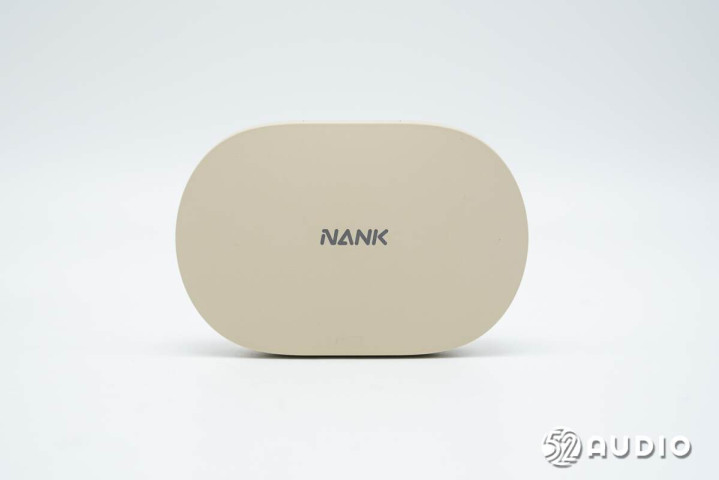

充电盒顶部设计“NANK”品牌LOGO。

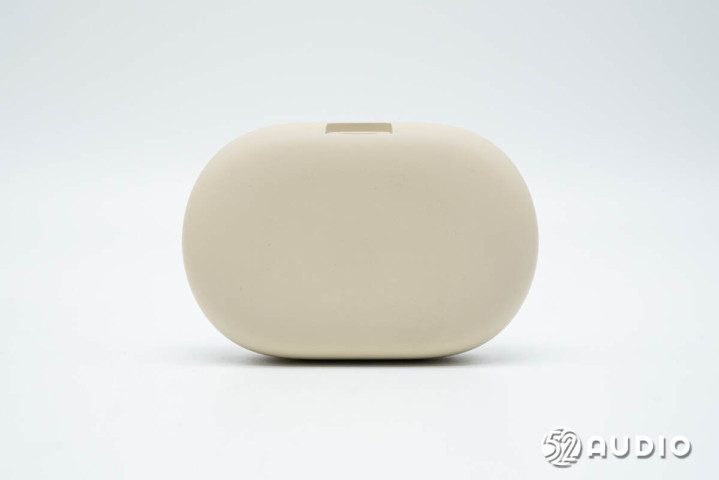

充电盒底部外观一览。

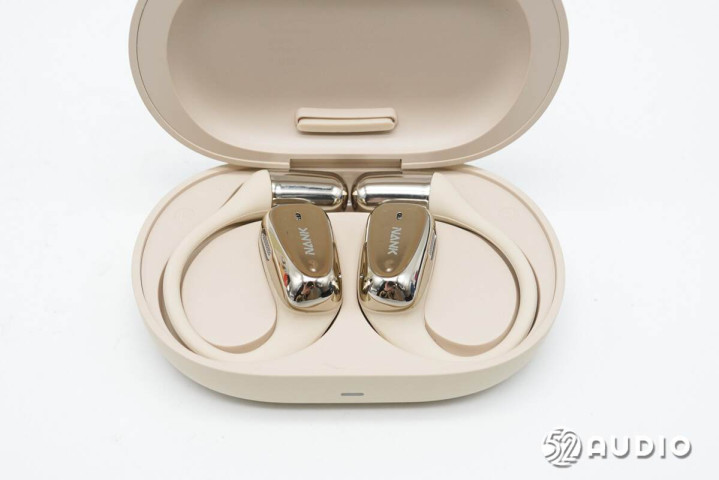

打开充电盒盖，内部耳机放置状态特写，磁吸固定。

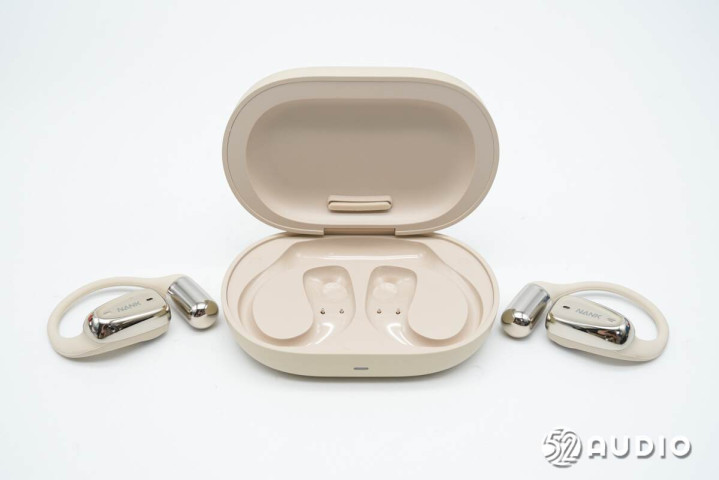

取出耳机，座舱内部结构一览。

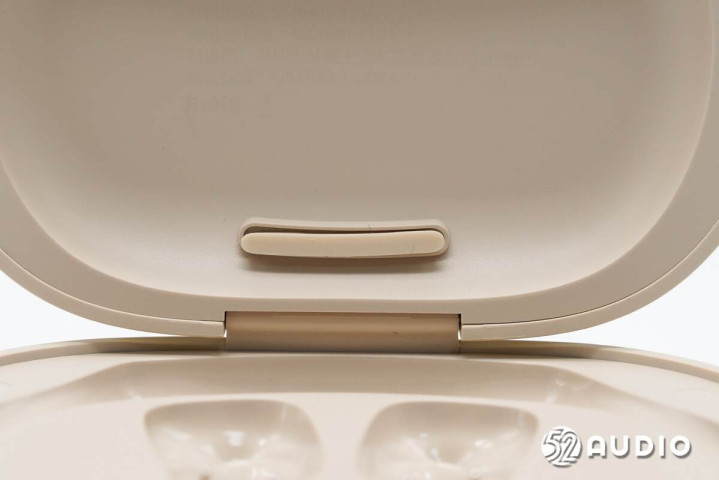

盒盖内侧设计有硅胶垫，用于固定耳机。

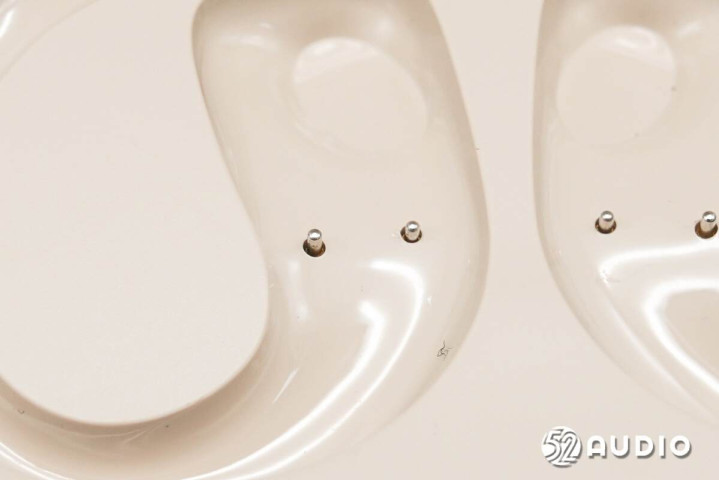

座舱内部的充电顶针特写。

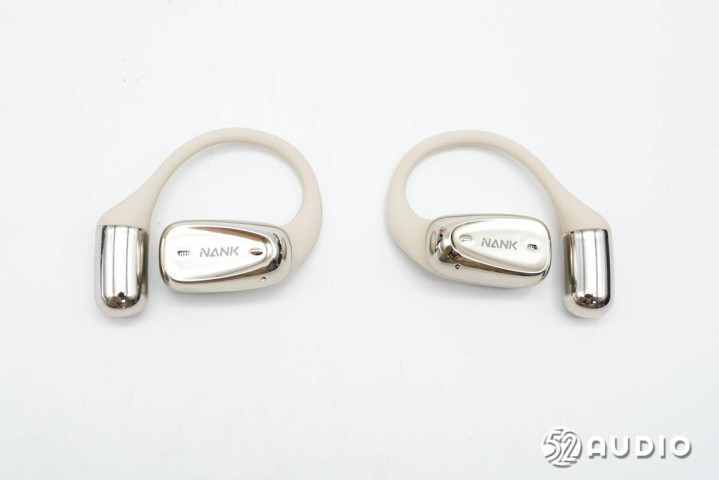

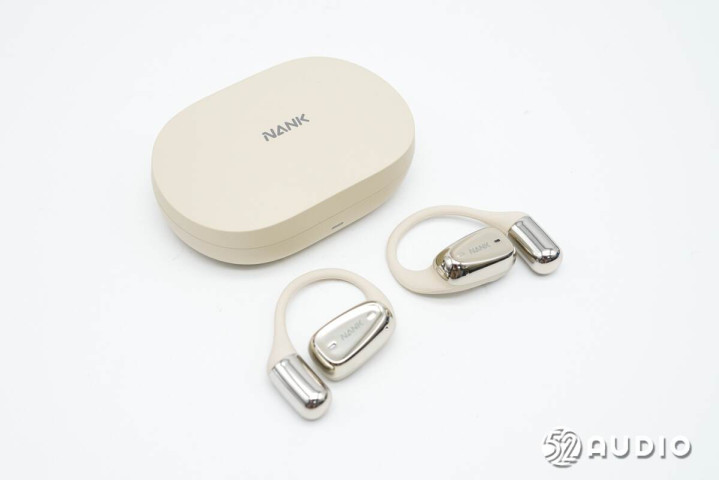

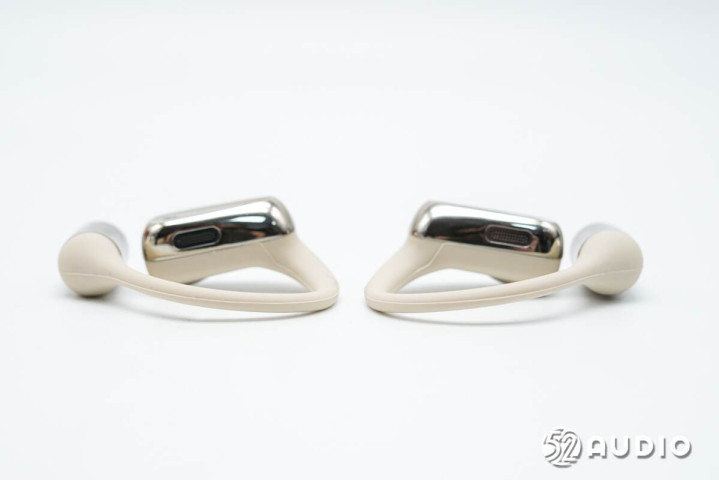

NANK南卡OE Mix开放式耳机整体外观一览，耳机采用了耳挂式设计，体积轻巧，佩戴舒适无感。

耳机外侧外观一览，音腔和尾部电池仓采用了电镀工艺处理，呈现亮银色质感；耳挂纤细，搭配液态硅胶材质包裹，佩戴舒适亲肤。

音腔盖板特写，中间设计品牌LOGO，左侧为指示灯开孔，右侧触控区域设计有凸点，便于盲操作。

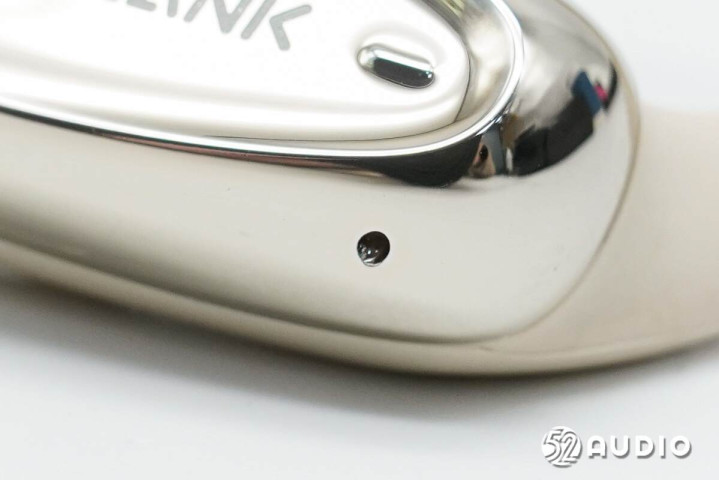

音腔底部的麦克风拾音孔特写。

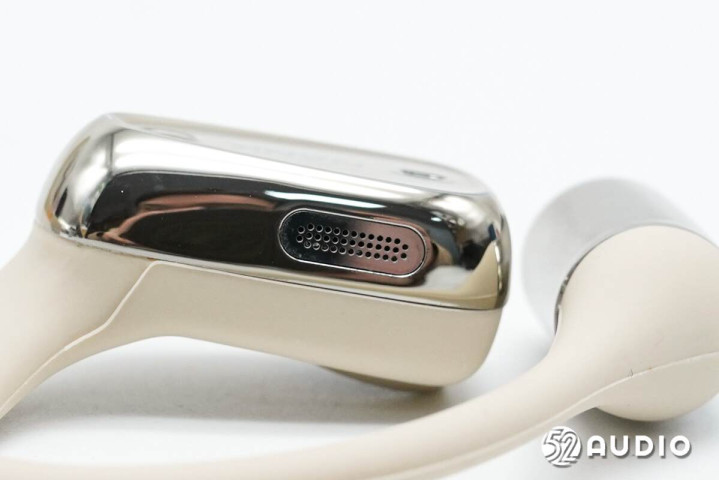

音腔顶部的调音孔特写，用于保障腔体内部空气流通，提升音频性能。

耳挂曲线设计一览。据官方介绍，采用了「悬浮式耳挂」设计，极佳的耳朵贴合度搭配56:44前后重量分布，以及超轻体积，带来更舒适的佩戴体验。实际体验佩戴舒适无感，且不与眼镜冲突。

耳机内侧外观一览，贴肤的音腔和耳挂通过液态硅胶材质包裹。

扬声器出音孔特写，金属盖板防护。

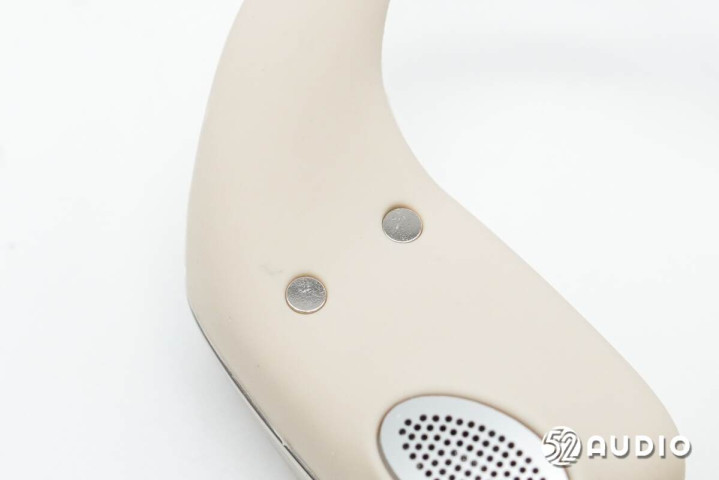

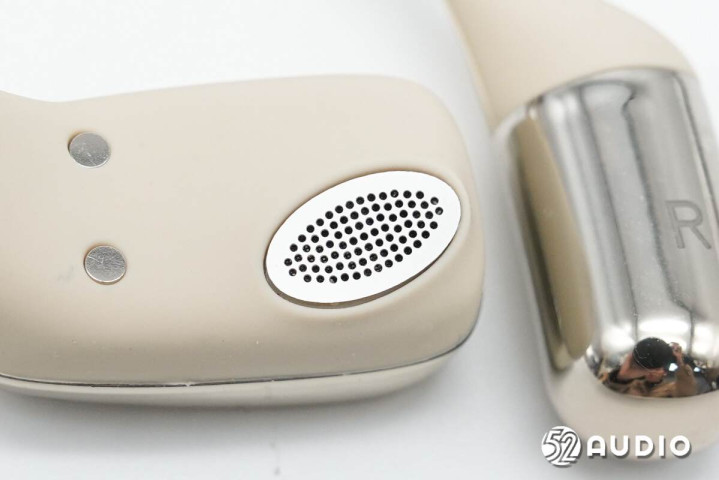

耳机的充电触点特写。

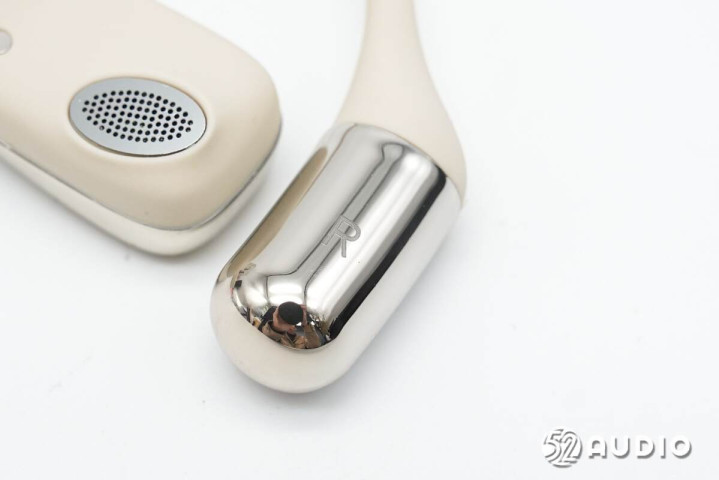

电池仓上设计有L/R左右标识，便于用户区分。

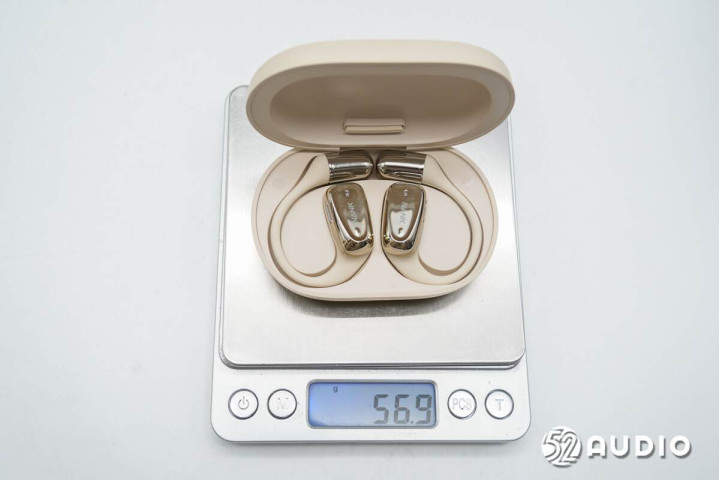

经我爱音频网实测，NANK南卡OE Mix开放式耳机整机重量约为56.9g，搭配在耳挂式耳机中相对更小巧的机身，非常便携。

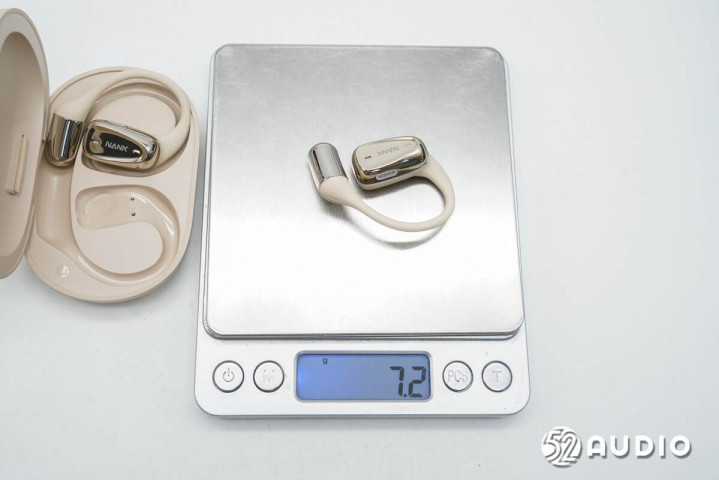

单只耳机重量仅约7.2g，在耳挂式耳机中属于非常轻盈。

二、NANK南卡OE Mix开放式耳机拆解

通过开箱，我们详细了解了NANK南卡OE Mix开放式耳机的轻巧时尚外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

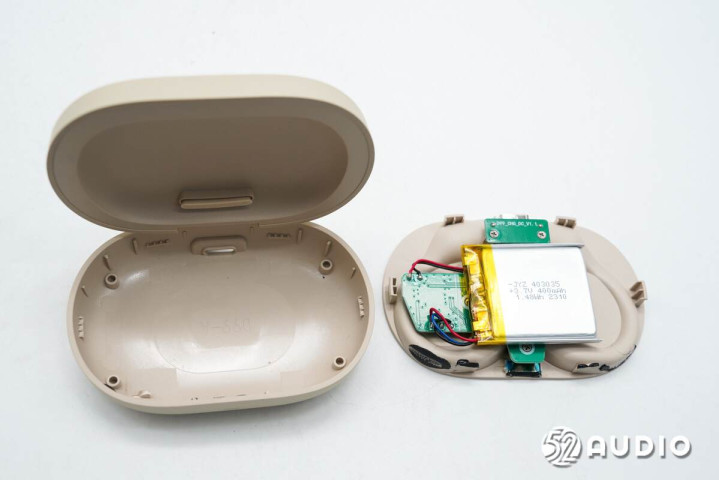

拆开充电盒外壳，取出座舱结构。

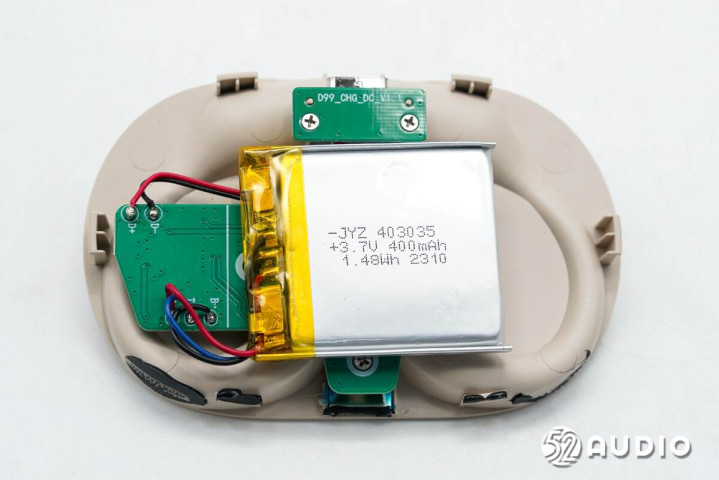

座舱底部结构一览，设置有电池、主板和电源输入小板，导线焊接。

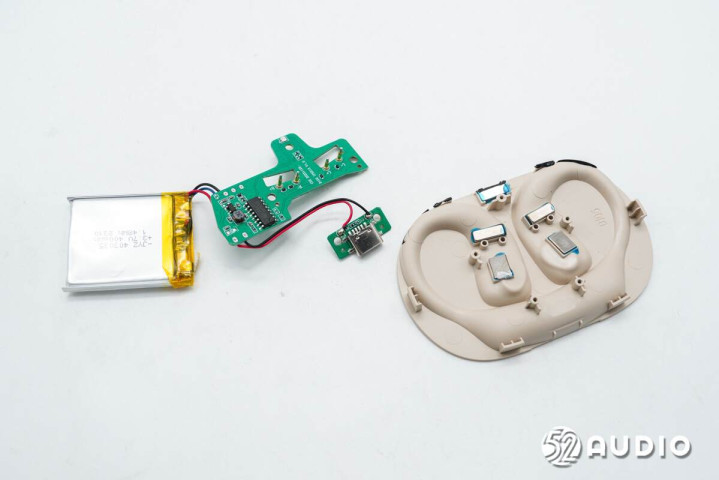

卸掉螺丝，斗鱼app注册取掉座舱上的所有组件。

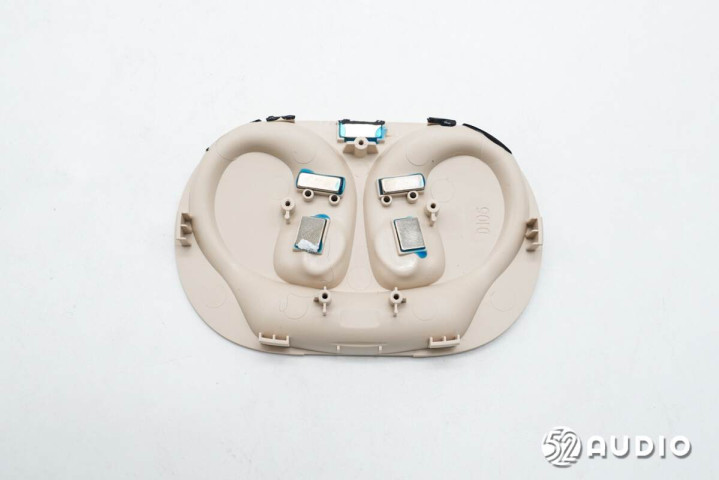

座舱底部设置有5颗磁铁，用于吸附固定耳机和充电盒盖。

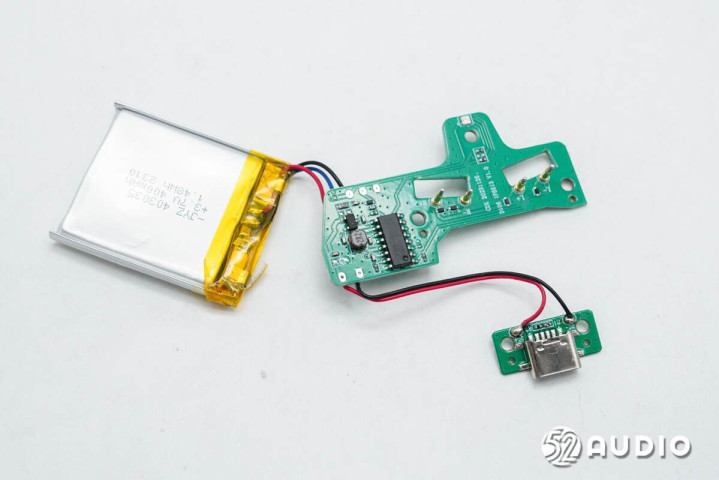

充电盒内部主要电路一览。

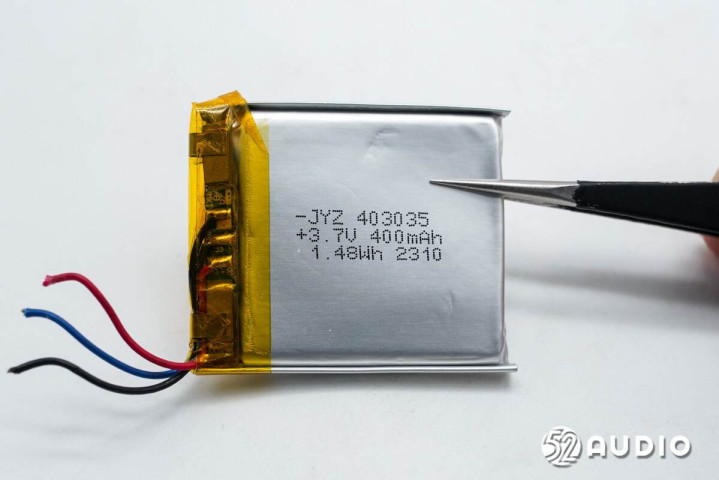

充电盒内置锂电池型号：JYZ 403035，标称电压：3.7V，额定容量：400mAh 1.48Wh，来自JYZ金宇宙。

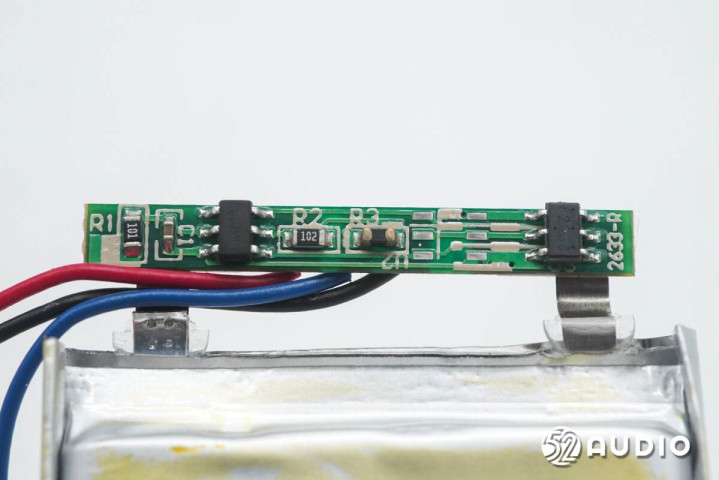

撕开外部绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

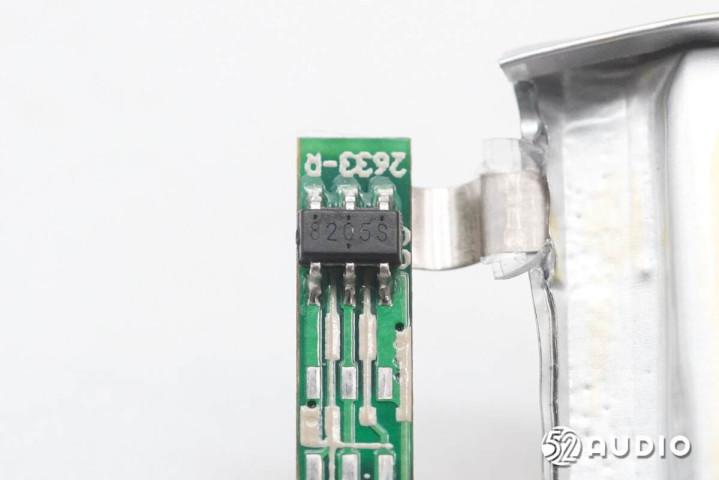

丝印8205S的MOS管。

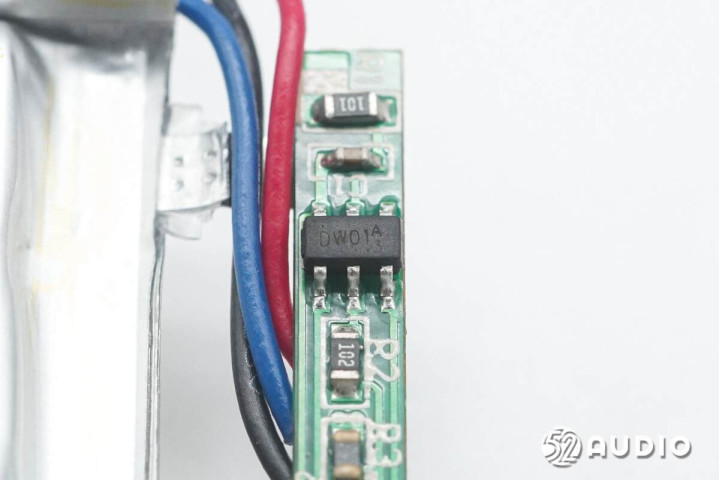

丝印DW01A3的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

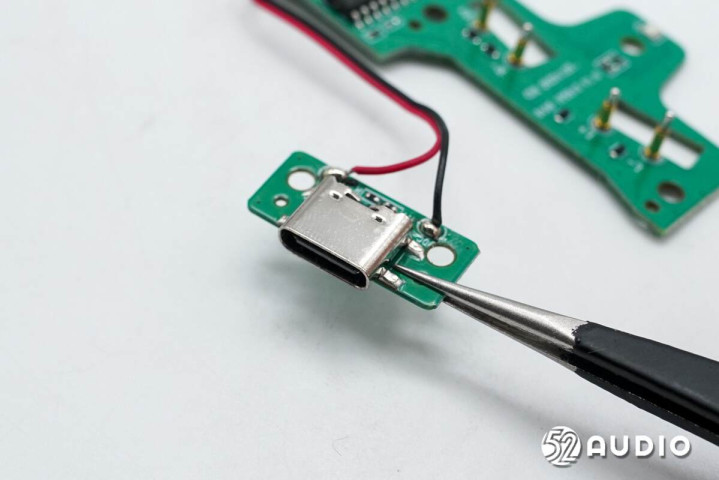

电源输入小板特写，设置有Type-C充电母座。

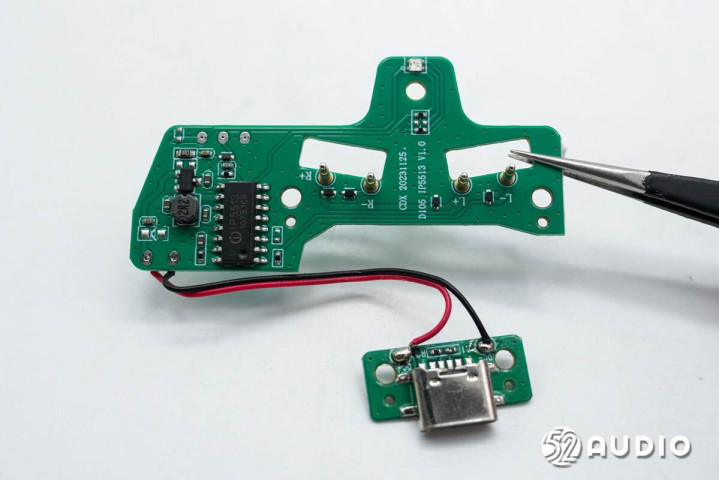

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

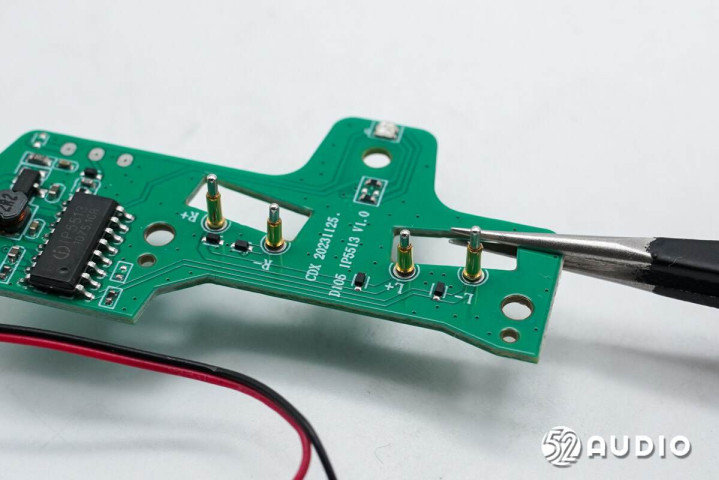

两组为耳机充电的Pogo Pin连接器特写。

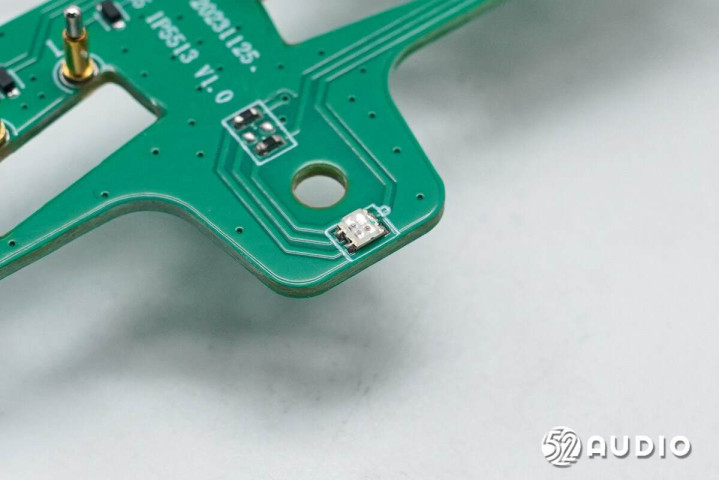

用于反馈蓝牙配对及充电状态的LED指示灯特写。

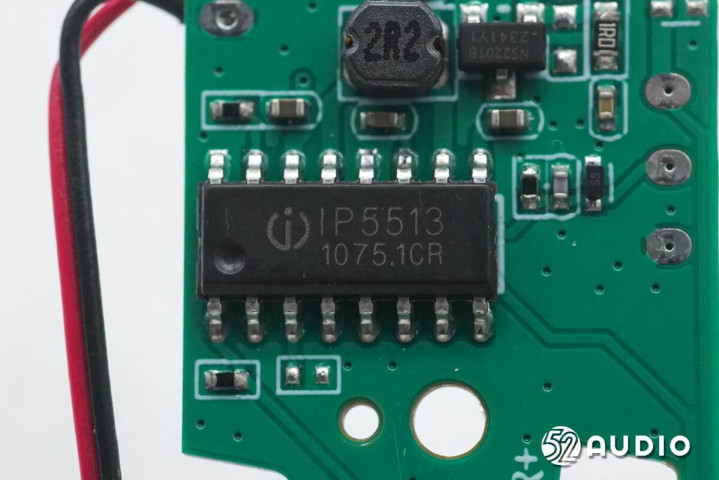

INJOINIC英集芯IP5513是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5513的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

英集芯IP5513内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%；IP5513的线性充电提供最大500mA充电电流， 可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。

英集芯IP5513可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至30uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。 IP5513内置MCU，可灵活定制4/3/2/1颗LED或188数码管电量显示。内置10bit ADC，可准确计算电池电量。

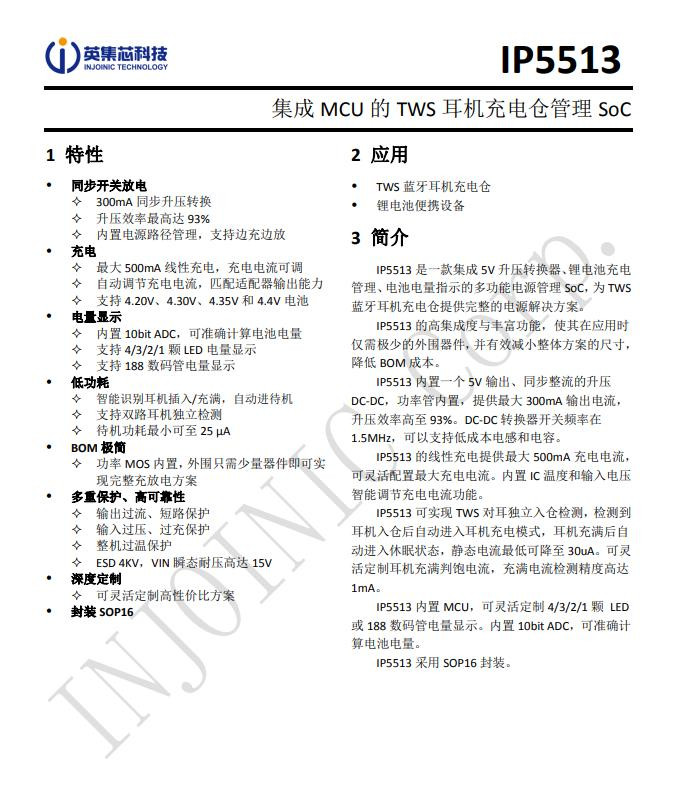

INJOINIC英集芯IP5513详细资料图。据我爱音频网拆解了解到，目前已有漫步者、倍思、QCY、神牛、联想、绿联、魅族、机械师、弱水时砂、好牧人、泥炭、丽耳、猛玛、iKF、iTour、纽曼、优篮子、爱国者、兰士顿、欧蕾特、博雅、魔声、途瑞斯，摩托罗拉、水月雨、马歇尔、声阔、公牛、飞利浦、TOZO、sanag、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

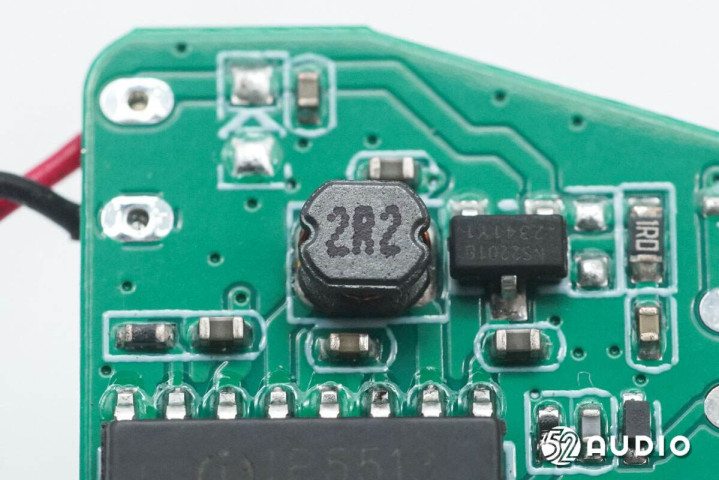

电源管理芯片外围功率电感特写。

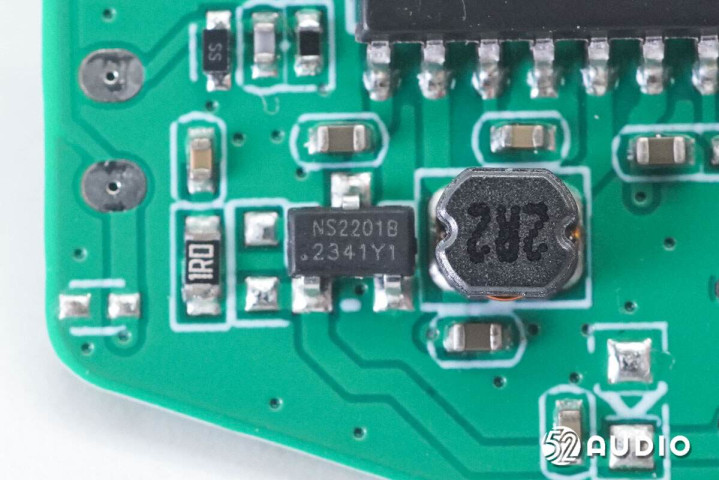

Nsiway纳芯威NS2201B过压过流保护IC。

耳机拆解

拆解耳机部分，取掉音腔盖板。

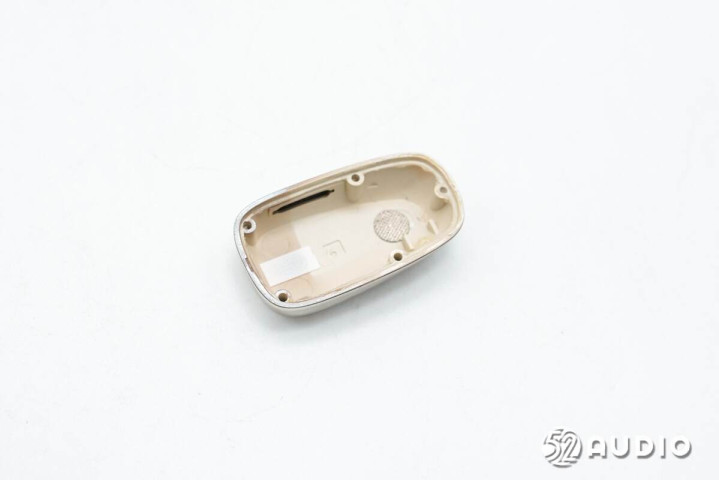

盖板内侧结构一览，设置有导电布用于触摸控制。

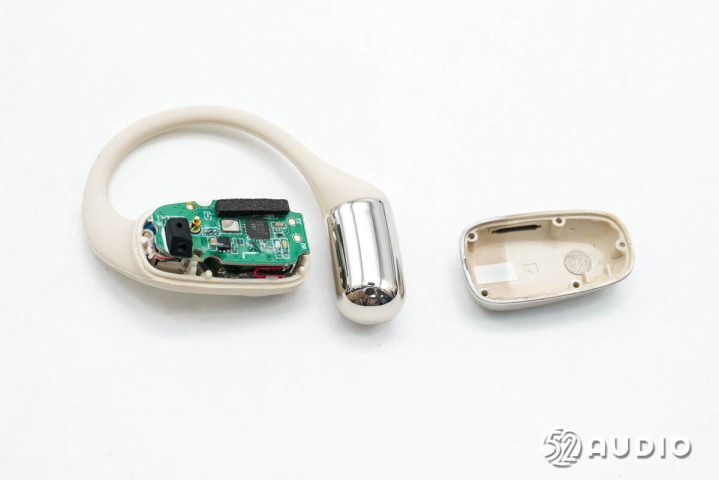

腔体内部结构一览，上层固定主板。

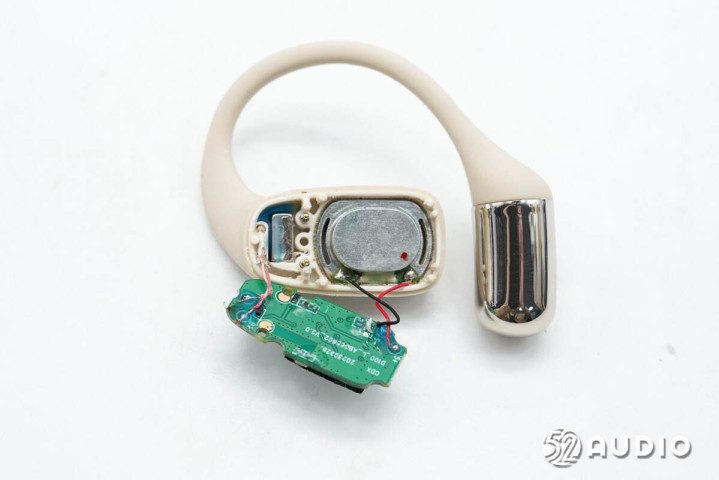

掀开主板，内侧与导线焊接。下方还设置有扬声器单元单元。

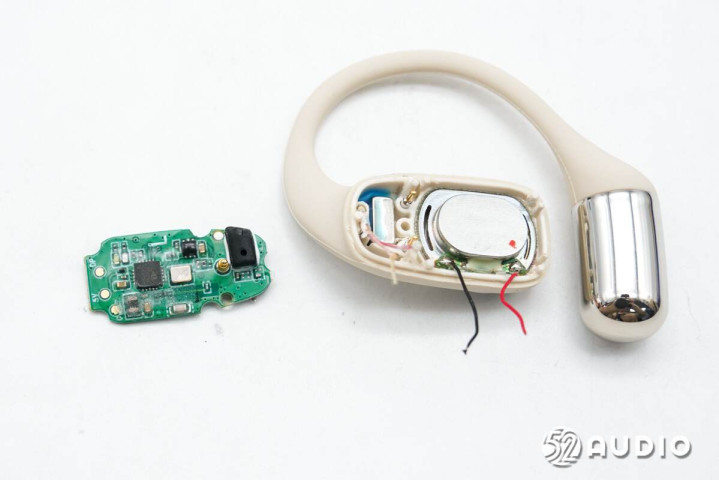

断开导线，取掉主板。

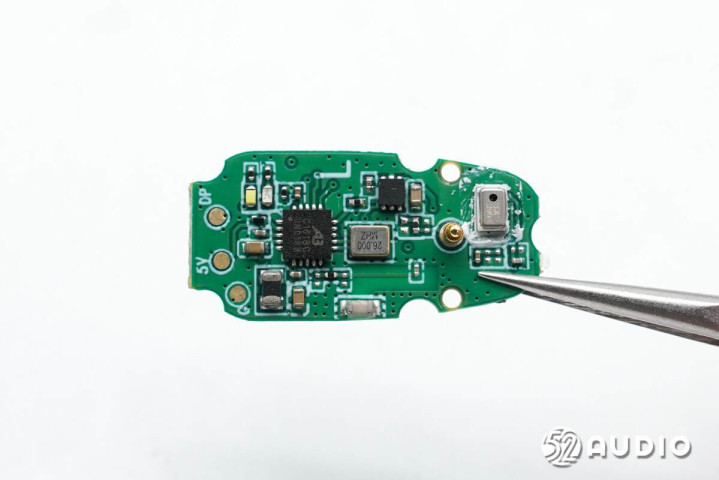

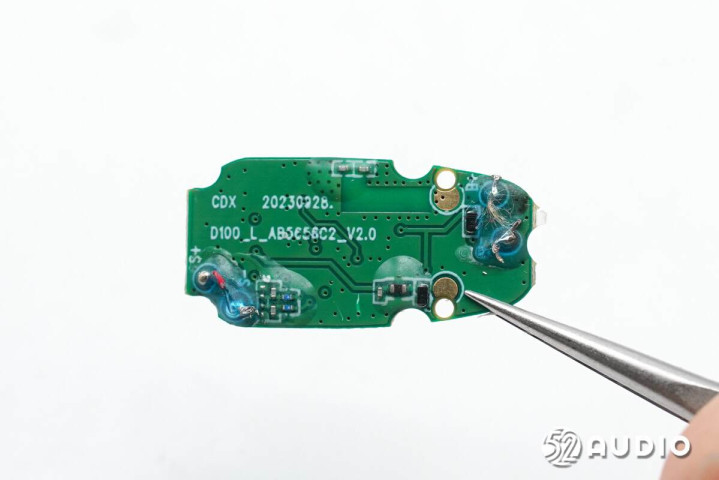

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

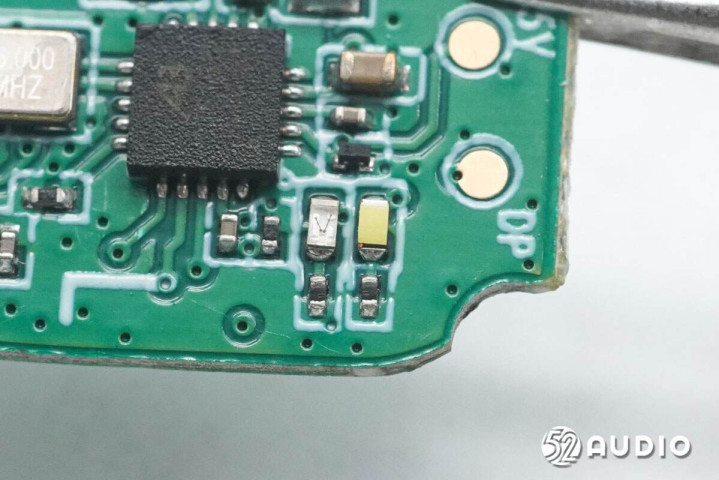

两颗不同颜色的LED指示灯特写。

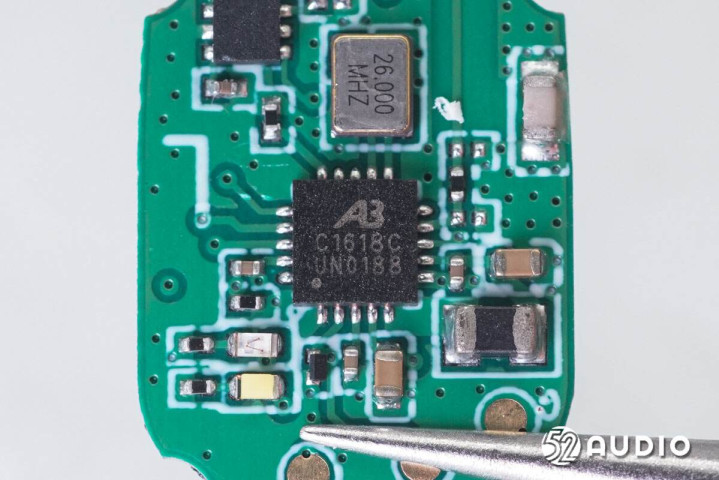

Bluetrum中科蓝讯AB5656C2蓝牙音频SoC，采用带DSP指令的高性能32位RISC-V处理器核心，符合蓝牙6.0规范，具有16bit单声道DAC和16bit单通道ADC，支持单声道MIC放大器输入，支持低功耗触摸键，内置看门狗，内置PMU，如充电器/降压/LDO等。

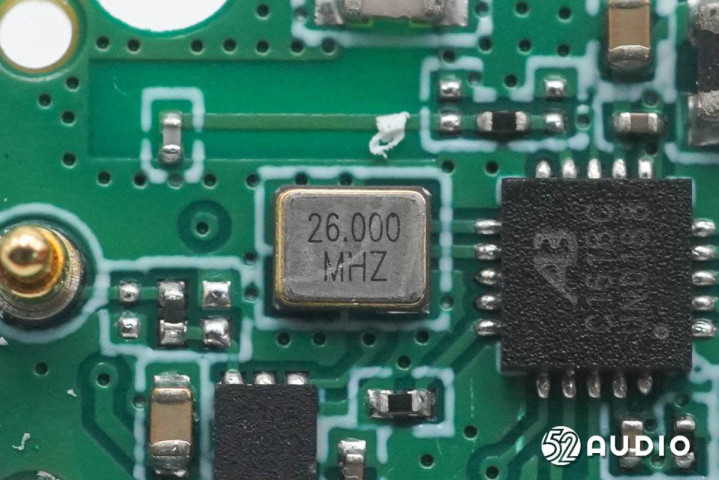

26.000MHZ的晶振特写，为蓝牙芯片提供时钟。

丝印230B的IC。

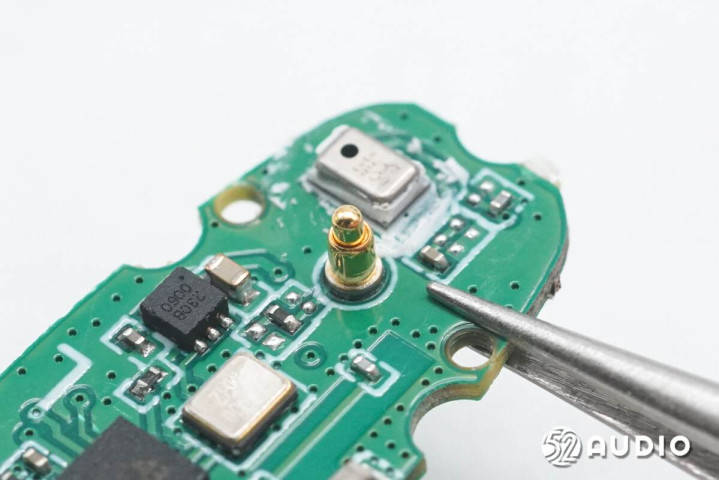

连接导电布实现触摸控制的Pogo Pin连接器特写。

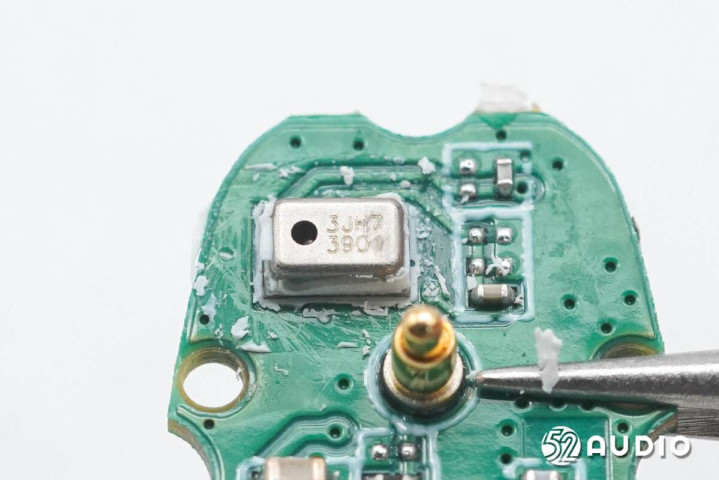

镭雕3JH7的MEMS麦克风特写，用于语音通话功能拾音。

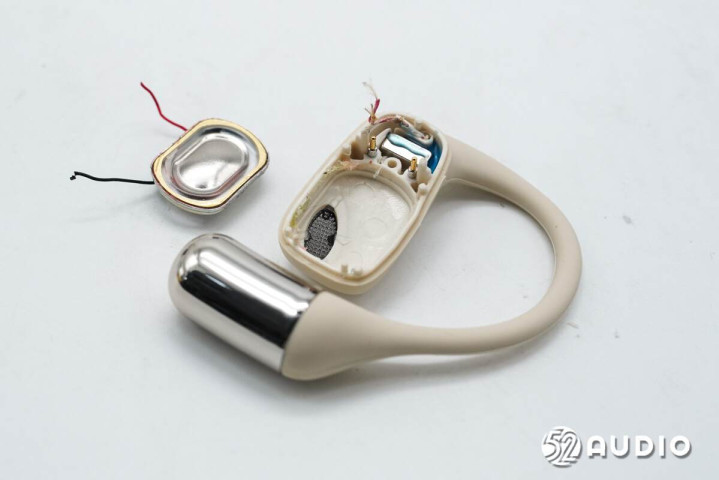

取出腔体内部的扬声器单元。

耳机搭载的扬声器特写。据官方介绍，采用了自研Super Bass 3.0跑道型声音单元，LCP流延钛聚合物材料，振膜厚度仅0.0096mm。

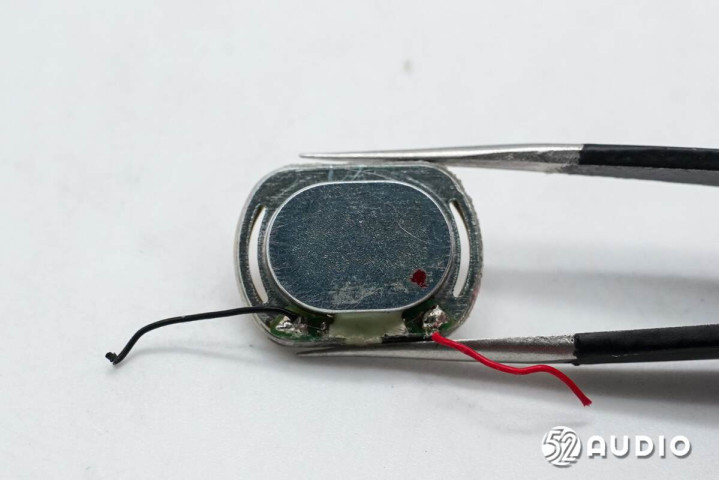

扬声器背面特写，两侧设计有调音孔。

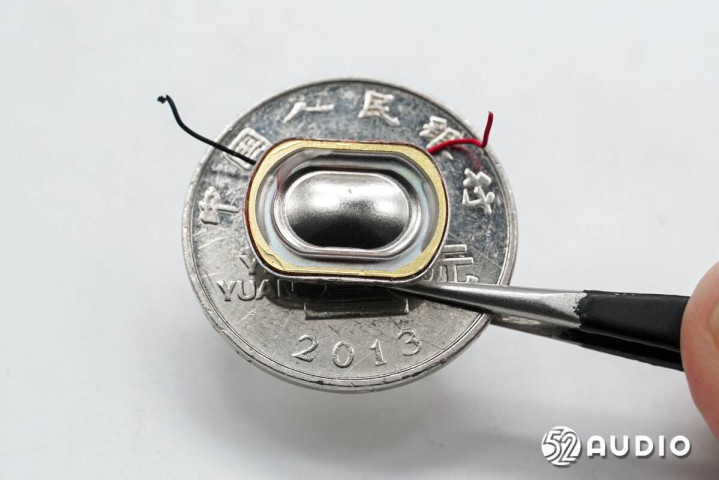

扬声器与一元硬币大小对比。

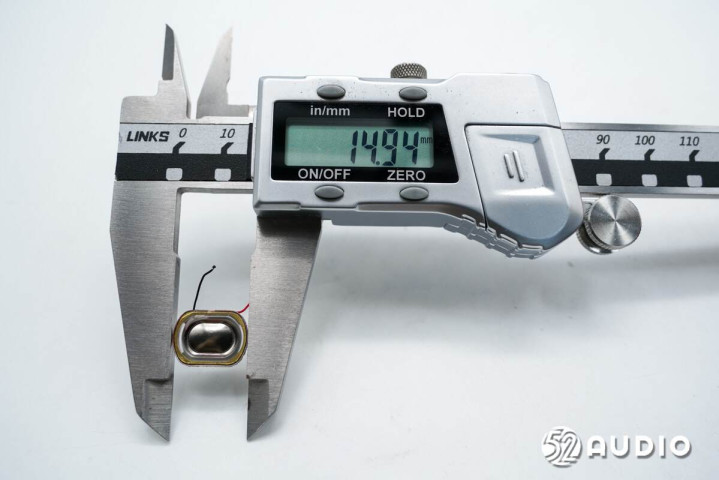

经我爱音频网实测，扬声器长直径约为15mm。

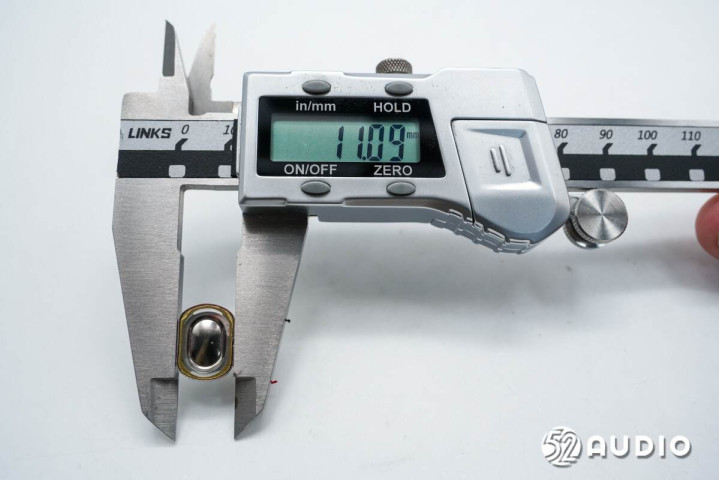

扬声器短直径约为11mm。

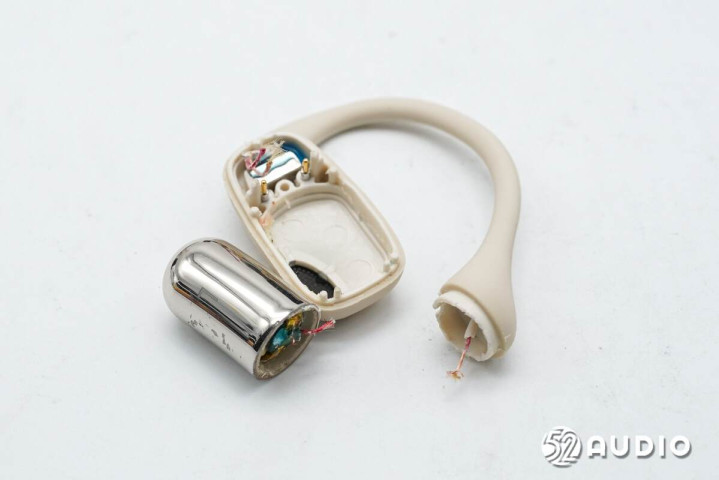

拆掉耳挂末端的电池仓。

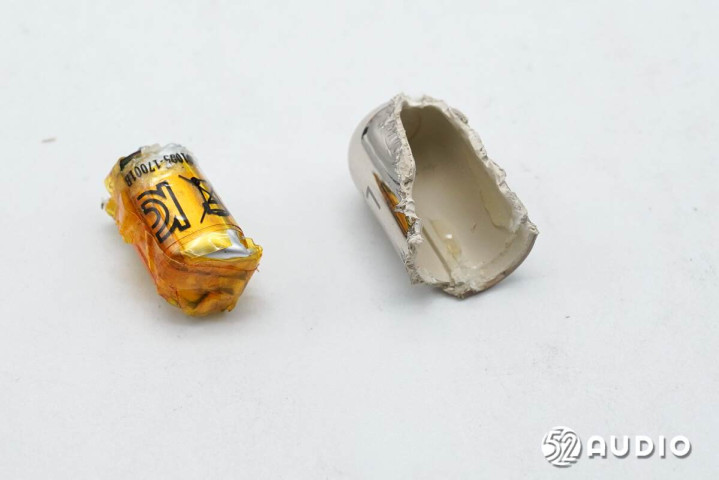

取出电池单元。

耳机内置软包电池型号：JXR09130，标称电压：3.7V，额定容量：55mAh。

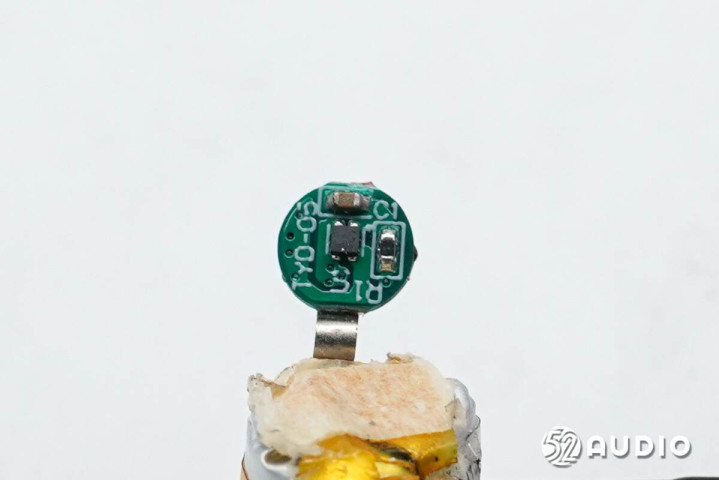

电池设置有保护板，负责电池的过充电、过放电、过流等保护。

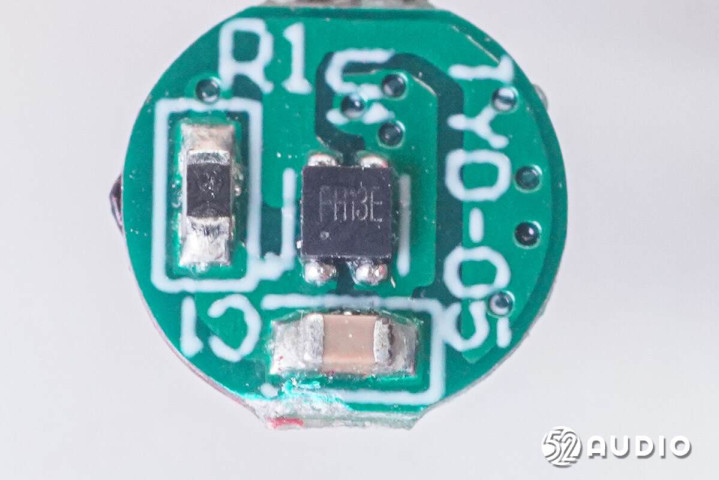

丝印FH13E的锂电保护IC。

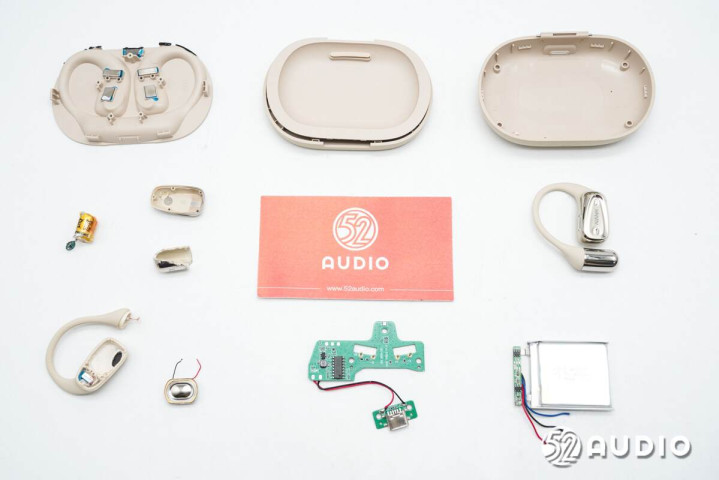

NANK南卡OE Mix开放式耳机拆解全家福。

三、我爱音频网总结

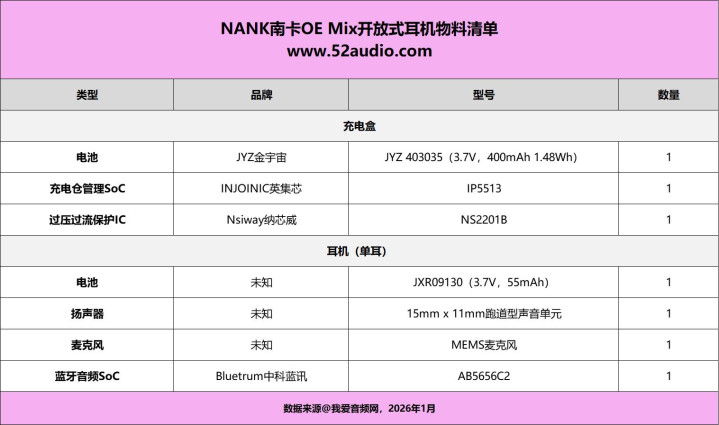

最后附上NANK南卡OE Mix开放式耳机的已知物料清单，方便大家查阅。

NANK南卡OE Mix开放式耳机在外观方面，充电盒采用了扁平的椭圆形设计，亲肤质感，体积小巧便携；耳机采用了耳挂式设计，耳挂纤细且通过液态硅胶材质包裹，搭配56:44前后重量分布，提供了轻盈无感的舒适佩戴体验。

内部主要配置方面，充电盒搭载JYZ金宇宙3.7V/400mAh锂电池，采用了INJOINIC英集芯IP5513充电仓管理SoC，集成MCU、5V升压转换器、锂电池充电管理、电池电量指示等多功能，提供了完整的电源解决方案。其他还搭载了Nsiway纳芯威NS2201B过压过流保护IC、霍尔元件等方案。

耳机内部搭载15mm x 11mm跑道型声音单元，单耳内置一颗MEMS麦克风拾音（双耳共2颗），主控芯片为Bluetrum中科蓝讯AB5656C2蓝牙音频SoC，内置软包电池容量3.7V/55mAh。
